Instrukcja Whirlpool AKT 6430/WH Płyta do zabudowy

Instrukcja

PODŁĄCZENIE DO ZASILANIA ELEKTRYCZNEGO

WAŻNE: Dane dotyczące napięcia i poboru mocy zostały podane na tabliczce znamionowej.

MONTAŻ

DOSTOSOWANIE DO RÓŻNYCH TYPÓW GAZU

Jeśli urządzenie ma być użytkowane z gazem innego typu niż podany na tabliczce znamionowej i etykiecie informacyjnej w górnej części płyty,

należy zmienić wtryskiwacze.

Zdjąć etykietę informacyjną i przechowywać wraz z broszurą z instrukcjami.

Użyć regulatorów ciśnienia odpowiednich do ciśnienia gazu wskazanego w Instrukcji.

• Wtryskiwacz gazu musi być wymieniany przez serwis techniczny lub wykwalifikowanego technika.

• Wtryskiwacz niedostarczony wraz z urządzeniem należy zamówić w serwisie technicznym.

• Wyregulować minimalne ciśnienie zaworów.

UWAGA: W przypadku korzystania z gazu płynnego (G30/G31) śrubę minimalnego ustawienia gazu należy maksymalnie dokręcić.

WAŻNE: Trudności z obracaniem pokręteł palników mogą oznaczać uszkodzenie zaworu palnika. W takiej sytuacji należy skontaktować

się z serwisem technicznym w celu wymiany wadliwego zaworu.

WAŻNE: W przypadku korzystania z gazu w butlach należy zapewnić odpowiednie ustawienie butli (w pozycji pionowej).

WYMIANA WTRYSKIWACZY (patrz tabela dysz w Instrukcji)

REGULACJA MINIMALNEGO USTAWIENIA GAZU W ZAWORACH

MIEJSCOWE PRZEPISY

Instalacja oraz podłączenia gazowe i elektryczne powinny być wykonywane przez wykwalifikowanego technika, zgodnie z instrukcjami producenta

i lokalnymi przepisami bezpieczeństwa.

SERWIS TECHNICZNY

OSTRZEŻENIE

Operacja ta musi być wykonana przez wykwalifikowanego technika.

OSTRZEŻENIE

• Połączenia elektryczne muszą być zgodne z

lokalnymi przepisami.

• Zgodnie z przepisami urządzenie musi być

uziemione.

• Nie należy używać przedłużacza.

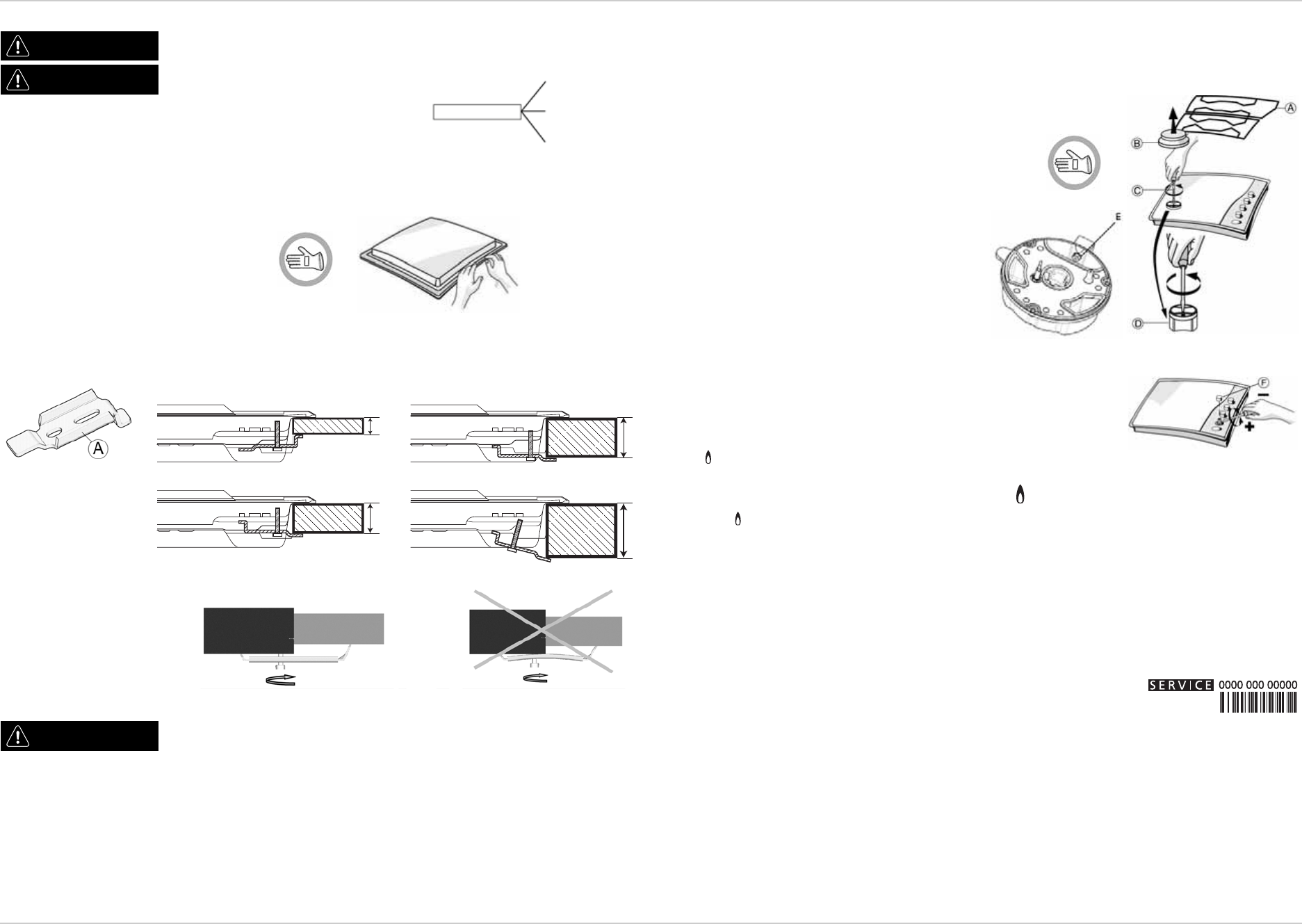

Po oczyszczeniu powierzchni krawędzi nałożyć na płytę

dostarczoną uszczelkę w sposób przedstawiony na

rysunku.

Umieścić płytę na przygotowanym w blacie otworze o rozmiarach podanych w Instrukcji.

UWAGA: Przewód zasilający musi mieć odpowiednią długość, aby umożliwić przełożenie do góry.

Do unieruchomienia płyty użyć dostarczonych wraz z nią uchwytów (

A

). Zamontować uchwyty w odpowiednich otworach wskazanych strzałką, a

następnie dokręcić za pomocą śrub w sposób uzależniony od grubości blatu roboczego (patrz poniższe rysunki).

OSTRZEŻENIE

Operacja ta musi być wykonana przez wykwalifikowanego technika.

L

N

Uziemienie

(żółto-zielony)

20

30

60

40

Blat 20 mm Blat 40 mm

Blat 30 mm Blat 60 mm

NIE

• Zdjąć kratki (

A

).

• Wyjąć palniki (

B

).

• Za pomocą klucza nasadowego o odpowiednim rozmiarze

odkręcić wtryskiwacz (

C

), który ma zostać wymieniony.

• Zastąpić go wtryskiwaczem odpowiednim dla nowego typu gazu.

• Ponownie zamontować wtryskiwacz elemencie (

D

).

• W przypadku palnika o wielu koronach należy do wymiany

wtryskiwacza (

E

) użyć klucza płaskiego.

Przed zainstalowaniem płyty należy pamiętać, aby umieścić tabliczkę

kalibracji gazu dostarczoną wraz z wtryskiwaczami w taki sposób, aby

zasłaniała istniejące informacje dotyczące kalibracji gazu.

Aby zapewnić prawidłowe minimalne ustawienie, należy zdjąć pokrętło i postępować zgodnie z

poniższą procedurą.

• Dokręcić śrubę, aby zmniejszyć wysokość płomienia (-);

• Poluzować śrubę, aby zwiększyć wysokość płomienia (+).

Regulację należy przeprowadzić przy zaworze w pozycji minimalnego ustawienia gazu (mały

płomień) .

• Nie ma potrzeby ustawiania powietrza głównego zaworów.

• Na tym etapie uruchomić palniki i obrócić pokrętła od pozycji maksymalnej do pozycji

minimalnej , aby sprawdzić stabilność płomienia.

Po zakończeniu regulacji należy przeprowadzić ponowne uszczelnienie za pomocą wosku do

uszczelniania lub odpowiednika.

Przed wezwaniem serwisu technicznego należy przygotować następujące informacje:

- typ usterki lub problemu;

- dokładny model (napisany na etykiecie dołączonej do instrukcji/karty gwarancyjnej);

- numer serwisowy podany po słowie SERVICE na tabliczce znamionowej pod płytą oraz na etykiecie

dołączonej do instrukcji/karty gwarancyjnej;

- pełny adres i numer telefonu użytkownika.

Jeśli wymagana jest naprawa, należy skontaktować się z autoryzowanym serwisem technicznym

wskazanym na karcie gwarancyjnej.
