Instrukcja Grässlin Thermio Touch Termostat

Instrukcja

Regulacja temperatury

Dotknięciem wyświetlacza reguluje się temperaturę

pomieszczenia.

1. Dwukrotnie nacisnąć na wyświetlacz.



Zapala się tło wyświetlacza i miga wskaźnik

temperatury.

2. Naciśnięcie prawej strony wyświetlacza obniża

temperaturę, a naciśnięcie lewej strony - podwyższa ją.

Jeśli przez 10 sekund nie nastąpi wprowadzenie

nowych danych, to nastawiona temperatura zostanie

zapisana w pamięci, a na wyświetlaczu pojawi się

znów aktualna temperatura pomieszczenia.

Jednokrotne naciśnięcie wyświetlacza włącza jego tło

na 15 sekund.

Návod k obsluze Instrukcja obsługi

thermio touch thermio touch

CS PL

thermio_touch/cs/pl/hu/ro/10/10/01

Grässlin GmbH

Bundesstraße 36

D-78112 St. Georgen

Germany

Phone: +49 (0) 7724 / 933-0

Fax: +49 (0) 7724 / 933-240

www.graesslin.de

[email protected]

1.5 m

Max. 6(2)A 250 VAC

SWING

RESET

SWING

1.5 m

Max. 6(2)A 250 VAC

RESET

SWING

Mějte, prosím, na paměti

• že je nutno dodržovat příslušné národní předpisy a

podmínky bezpečnosti práce.

• že provedením svévolných zásahů do přístroje nebo úprav

přestává platit záruka a končí odpovědnost výrobce za

případné škody.

• že přístroj je dovoleno používat jen za zde popsaným

účelem použití.

Tento návod si pročtěte a řiďte se jím, neboť jen tak lze

zaručit, že přístroj bude bezvadně fungovat a že práce s ním

bude bezpečná.

Nebezpečí úrazu elektrickým proudem!



Připojení a montáž svěřte výlučně

kvalikovaným elektrikářům!

VÝSTRAHA

Bezpečnostní pokyny

Popis přístroje

Pokojový termostat thermio touch umožňuje praktickou

regulaci teploty, šetří energii a vyznačuje se velmi

jednoduchým nastavením požadované teploty v místnosti.

• ovládání teploty topných soustav v pásmu od +5°C do

+ 35°C

• automatická ochrana proti zamrznutí

• externí vstup

Používání v souladu s určením

• přístroj určen k nástěnné montáži na omítku.

• přístroj vhodný jen do suchého vnitřního prostředí!

Technické údaje

Rozměry v x šx h (mm)

Připojovací napětí

Druh krytí

Spínací výkon

– Ohmický odpor (VDE, IEC)

– Indukční zatížení cos φ 0,6

Spínací výstup

Funkční režim

Automatická ochrana proti

zamrznutí

Diferenční regulace

Řídicí teplota

Rozsah měření teploty

Aktualizace teploty na displeji

Okolní teplota

Provozní přesnost

Rozlišení

Druh krytí

82 x 111 x 26

2 x 1,5 V LR03/AAA

||

max. 6 A / 250 V AC/50 Hz

max. 2 A / 250 V AC/50 Hz

bezpotenciálový

topení

+5°C

0.4/0.6°C

+5°C ... + 35°C

+0°C ... + 40°C

po 10 s

-5°C ... + 45°C

± 1°C za +20°C

0,5°C

IP 30

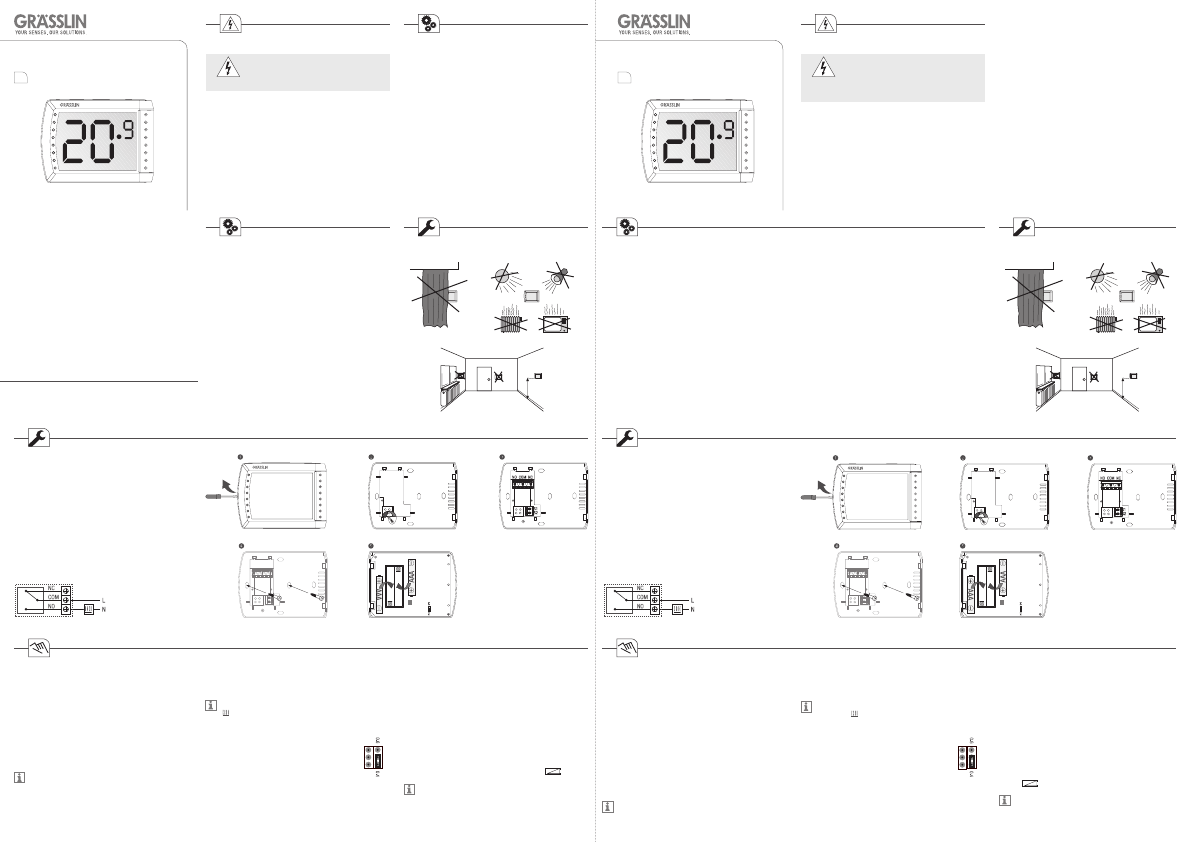

Schéma zapojení

Instalace

1. Šroubovákem oddělte kryt termostatu od zadní stěny.

2. Odšroubujte a odejměte kryt relé.

3. Podle schématu zapojení proveďte zapojení.

Poté znovu přišroubujte kryt relé.

4. Termostat přišroubujte s pomocí dodaných šroubů

zadní stranou na stěnu.

5. Vložte baterie (1,5 V AAA LR03) a opět spojte obě

poloviny přístroje.

Nastavení teploty

Teplotu v místnosti si lze nastavit také dotykem displeje.

1. Displej stiskněte dvakrát za sebou.



Rozsvítí se displej a rozbliká zobrazená teplota.

2. Stlačením displeje na pravé straně teplotu snížíte a

stlačením na levé straně naopak zvýšíte.

Po 10 vteřinách od posledního zadání se nastavená

teplota uloží do paměti a na displeji se rozsvítí opět

okamžitá teplota v místnosti.

Jednorázovým stisknutím displeje si jej na 15 vteřin

rozsvítíte.

Diferenční regulace (SWING)

Jezdec diferenční regulace si lze nastavit do jedné

ze dvou možných poloh:

0.4 nebo 0.6°C

Provedenou změnu je následně nutno aktivovat

stisknutím resetovacího tlačítka.

Provozní režimy

Pokojový termostat pracuje v nepřetržitém provozu podle

nastavené pokojové teploty v topném režimu.

ZAPNUTÍ boileru poznáte na displeji podle symbolu

.

Snížení teploty dálkovým spínačem

Ke vstupním svorkám S1-S2 externího vstupu je možno

připojit nezávislý, bezpotenciálový spínací prvek

(např. časový spínač, dveřní/okenní kontakty, pohybová

čidla, ruční spínač,...). Aktivací vstupu se nastavená teplota

automaticky snižuje o 3C°.

• Odpojený spínač: pokojový termostat pracuje podle

nastavené pokojové teploty, např. 21°C.

• Připojený spínač: pokojový termostat pracuje 3°C pod

nastavenou pokojovou teplotou,

např. 21°C - 3°C = 18°C.

Signalizace stavu baterií

Na vybité baterie upozorňuje na displeji symbol .

Baterie vyměňte pokud možno do několika minut, jinak

dojde ke ztrátě diference regulace a nastavené teploty.

Proszę + pamiętać

• Przestrzegać krajowych przepisów i warunków

bezpieczeństwa.

• Ingerencja i dokonane zmiany w urządzeniu powodują

wygaśnięcie rękojmi i gwarancji.

• Eksploatacja urządzenia dozwolona jest wyłącznie w

celach zgodnych z przeznaczeniem.

Należy przeczytać niniejszą instrukcję i stosować się do

niej, aby zapewnić niezawodne funkcjonowanie urządzenia i

bezpieczną pracę.

Niebezpieczeństwo porażenia

prądem elektrycznym!



Przyłączenie i montaż może wykonać

wyłącznie wykwalikowany elektryk!

UWAGA

Wskazówki bezpieczeństwa

Opis urządzenia

Termostat do pomieszczeń thermio touch umożliwia

praktyczną regulację termiczną, oszczędza energię i pozwala

w prosty sposób na ustawienie żądanej temperatury w

pomieszczeniu.

• Sterowanie ogrzewaniem w przedziale temperaturowym od

5°C do 35°C

• Automatyczna ochrona przed zamarzaniem

• Wejście zewnętrzne

Użytkowanie zgodne z przeznaczeniem

• Urządzenie do instalacji natynkowej na ścianach.

• Nadaje się wyłącznie do stosowania w suchych

pomieszczeniach!

Dane techniczne

Wym. wys x szer x gł (mm)

Napięcie przyłączeniowe

Klasa zabezpieczenia

Moc załączalna

– obciąż. omowe (VDE, IEC)

– obciąż. indukc. cos φ 0,6

Wyjście łączen.

Tryb działania

Automat. ochrona przed zamarz.

Dyferencjał

Temperatura sterowana

Zakres pomiaru temperatury

Display temperatur-update

Temperatura otoczenia

Dokładność działania

Rozdzielczość

Klasa zabezpieczenia

82 x 111 x 26

2 x 1,5 V LR03/AAA

||

maks. 6 A / 250 V AC/50 Hz

maks. 2 A / 250 V AC/50 Hz

bezpotencjałowe

grzanie

+5°C

0.4 / 0.6°C

+5°C ... + 35°C

+0°C ... + 40°C

co 10 sek.

-5°C ... + 45°C

± 1°C przy +20°C

0,5°C

IP 30

Schemat połączeń

Instalacja

1. Posługując się śrubokrętem poluzować pokrywę tylnej

części obudowy.

2. Odkręcić śruby i zdjąć korpus przekaźnika.

3. Druty podłączyć zgodnie ze schematem połączeń.

Następnie przykręcić korpus przekaźnika.

4. Używając dostarczonych śrub, przymocować tylną część

obudowy do ściany.

5. Założyć baterie (1,5 V AAA LR03) i ponownie zamknąć

obie połówki obudowy.

Dyferencjał (SWING)

Do wyboru są dwie pozycje znacznika regulacji

dyferencjału: 0.4 lub 0.6°C

Następnie nacisnąć przycisk Reset, aby dokonać

aktualizacji zmian.

Tryby pracy

Termostat pracuje w trybie ciągłym z nastawioną temperaturą

pomieszczenia w trybie grzania.

Gdy bojler jest włączony (ON), na wyświetlaczu pojawia

się symbol

.

Obniżanie temperatury za pomocą łącznika zdalnego

Do zacisków wejściowych S1-S2 wejścia zewnętrznego

można podłączyć niezależny, bezpotencjałowy element

przełączający, (np. zegar sterujący, zestyki drzwiowe /

okienne, czujnik ruchu, ręczny przełącznik, ...). Jeśli

wejście to jest aktywne, to nastawiona temperatura ulega

automatycznemu obniżeniu o 3° C.

• Łącznik otwarty: termostat pracuje z nastawioną

temperaturą pomieszczenia, np. 21°C.

• Łącznik zamknięty: termostat pracuje z temperaturą

niższą o 3°C od nastawionej temperatury pomieszczenia,

np. 21°C - 3°C = 18°C.

Wskaźnik baterii

Gdy baterie są wyczerpane, na wyświetlaczu pojawia się

symbol .

Jeśli wymiana baterii nastąpi w ciągu kilku minut, to

dyferencjał i nastawiona temperatura pozostaną w

pamięci.

Instalace a montáž Instalacja i montaż
