thermio 703 thermio 703
thermio_703/cs/pl/hu/ro/10/10/01
20.9
°C
20.9
°C
Návod k obsluze Instrukcja obsługi
CS
PL
1.5 m
0.6 SWING 0.4
RESET
SWING
1.5 m
RESET
SWING
Max.
6(2)A 250 VAC
230 V AC 50Hz
Grässlin GmbH
Bundesstraße 36
D-78112 St. Georgen
Germany
Phone: +49 (0) 7724 / 933-0
Fax: +49 (0) 7724 / 933-240
www.graesslin.de
Mějte, prosím, na paměti
• že je nutno dodržovat příslušné národní předpisy a
podmínky bezpečnosti práce.
• že provedením svévolných zásahů do přístroje nebo úprav
přestává platit záruka a končí odpovědnost výrobce za
případné škody.
• že přístroj je dovoleno používat jen za zde popsaným
účelem použití.
Tento návod si pročtěte a řiďte se jím, neboť jen tak lze
zaručit, že přístroj bude bezvadně fungovat a že práce s ním
bude bezpečná.
Nebezpečí úrazu elektrickým proudem!
Připojení a montáž svěřte výlučně
kvalikovaným elektrikářům!
VÝSTRAHA
Bezpečnostní pokyny Popis přístroje
Pokojový termostat thermio 703 umožňuje praktickou regulaci
teploty, šetří energii a vyznačuje se velmi jednoduchým
nastavením požadované teploty v místnosti.
• ovládání teploty topných i klimatizačních soustav v pásmu
od +5°C do + 35°C
• automatická ochrana proti zamrznutí
Používání v souladu s určením
• přístroj určen k nástěnné montáži na omítku.
• přístroj vhodný jen do suchého vnitřního prostředí!
Technické údaje
Rozměry v x šx h (mm)
Připojovací napětí
Druh krytí
Spínací výkon
– Ohmický odpor (VDE, IEC)
– Indukční zatížení cos φ 0,6
Spínací výstup
Funkční režim
Automatická ochrana proti
zamrznutí
Diferenční regulace
Řídicí teplota
Rozsah měření teploty
Aktualizace teploty na displeji
Okolní teplota
Provozní přesnost
Rozlišení
Druh krytí
82 x 121 x 18
220-240 V/50-60 Hz
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
bezpotenciálový
topení / chlazení
+5°C
0.4/0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
po 10 s
-5°C ... + 45°C
± 1°C za +20°C
0,5°C
IP 30

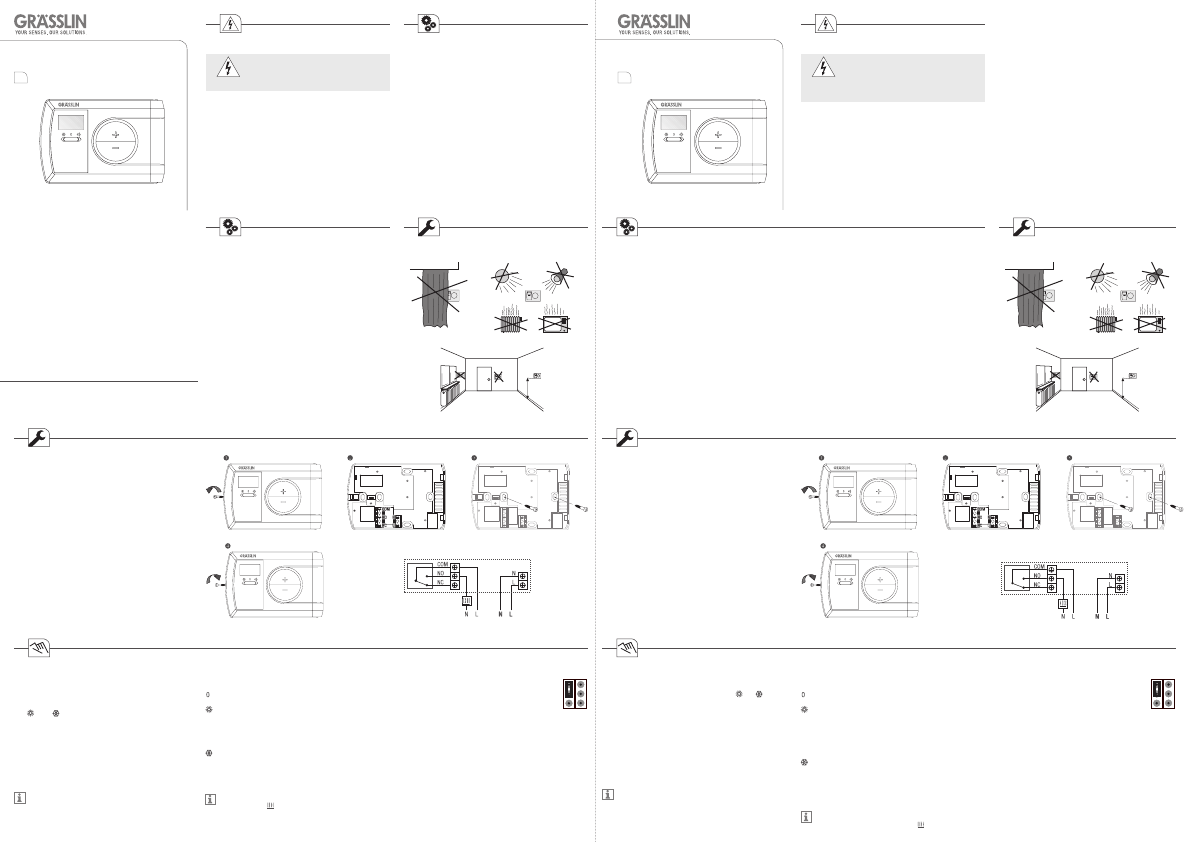

Instalace
1. Šroubovákem odšroubujte kryt termostatu od zadní
stěny.
2. Podle schématu zapojení proveďte zapojení.
3. Termostat přišroubujte s pomocí dodaných šroubů
zadní stranou na stěnu.
4. Přiložte kryt k zadní stěně, a poté obě části termostatu
opět sešroubujte.
Schéma zapojení
Nastavení teploty
K nastavení požadované teploty místnosti slouží tlačítka +
a –.
1. Nastavte si posuvník na potřebný provozní režim:
nebo
2. Stiskněte dvakrát za sebou tlačítko + nebo –.
Rozsvítí se displej a rozbliká zobrazená teplota.
3. Požadovanou teplotu nastavíte tlačítky + a –.
Po 10 vteřinách od posledního zadání se nastavená
teplota uloží do paměti a na displeji se rozsvítí opět
okamžitá teplota v místnosti.
Jednorázovým stisknutím tlačítka + či – si můžete na
15 vteřin rozsvítit displej.
Provozní režimy
Přesuňte si posuvník do potřebné polohy:
VYPNUTO
Topení
Požadovanou teplotu nastavíte tlačítky + a –.
Podle okamžité teploty v místnosti bude následovat
buď ZAPNUTÍ nebo VYPNUTÍ boileru.
Chlazení
Požadovanou teplotu nastavíte tlačítky + a –.
Podle okamžité teploty v místnosti bude následovat
buď ZAPNUTÍ nebo VYPNUTÍ klimatizace.
ZAPNUTÍ boileru nebo klimatizace poznáte na displeji
podle symbolu
.
Diferenční regulace (SWING)
Jezdec diferenční regulace si lze nastavit do
jedné ze dvou možných poloh:
0.4 nebo 0.6°C
Provedenou změnu je následně nutno aktivovat
stisknutím resetovacího tlačítka.
Proszę+ pamiętać
• Przestrzegać krajowych przepisów i warunków
bezpieczeństwa.
• Ingerencja i dokonane zmiany w urządzeniu powodują
wygaśnięcie rękojmi i gwarancji.
• Eksploatacja urządzenia dozwolona jest wyłącznie w
celach zgodnych z przeznaczeniem.
Należy przeczytać niniejszą instrukcję i stosować się do
niej, aby zapewnić niezawodne funkcjonowanie urządzenia i
bezpieczną pracę.
Niebezpieczeństwo porażenia
prądem elektrycznym!
Przyłączenie i montaż może wykonać
wyłącznie wykwalikowany elektryk!
UWAGA
Wskazówki bezpieczeństwa
Opis urządzenia
Termostat do pomieszczeń thermio 703 umożliwia praktyczną
regulację termiczną, oszczędza energię i pozwala w prosty
sposób na ustawienie żądanej temperatury w pomieszczeniu.
• Sterowanie ogrzewaniem i klimatyzatorami w przedziale
temperaturowym od 5°C do 35°C
• Automatyczna ochrona przed zamarzaniem
Użytkowanie zgodne z przeznaczeniem
• Urządzenie do instalacji natynkowej na ścianach.
• Nadaje się wyłącznie do stosowania w suchych
pomieszczeniach!
Dane techniczne
Wym. wys x szer x gł (mm)
Napięcie przyłączeniowe
Klasa zabezpieczenia
Moc załączalna
– obciąż. omowe (VDE, IEC)
– obciąż. indukc. cos φ 0,6
Wyjście łączen.
Tryb działania
Automat. ochrona przed zamarz.
Dyferencjał
Temperatura sterowana
Zakres pomiaru temperatury
Display temperatur-update
Temperatura otoczenia
Dokładność działania
Rozdzielczość
Klasa zabezpieczenia
82 x 121 x 18
220-240 V/50-60 Hz
||
maks. 6 A / 250 V AC/50 Hz
maks. 2 A / 250 V AC/50 Hz
bezpotencjałowe
grzanie / chłodzenie
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
co 10 sek.
-5°C ... + 45°C
± 1°C przy +20°C
0,5°C
IP 30
Schemat połączeń
Instalacja
1. Posługując się śrubokrętem odkręcić pokrywę z tylnej
części obudowy.
2. Druty podłączyć zgodnie ze schematem połączeń.
3. Używając dostarczonych śrub, przymocować tylną część
obudowy do ściany.
4. Założyć pokrywę na tylną część obudowy i obie połówki
ponownie połączyć śrubami.
Regulacja temperatury
Przyciskami + i – reguluje się temperaturę pomieszczenia.
1. Regulator ustawić na żądany tryb pracy:
lub
2. Dwukrotnie nacisnąć przycisk + lub – .
Zapala się tło wyświetlacza i miga wskaźnik tempe-
ratury.
3. Za pomocą przycisków + i - ustawić żądaną temperaturę.
Jeśli przez 10 sekund nie nastąpi wprowadzenie nowych
danych, to nastawiona temperatura zostanie zapisana
w pamięci, a na wyświetlaczu pojawi się znów aktualna
temperatura pomieszczenia.
Jednokrotne naciśnięcie przycisku + lub - włącza tło
wyświetlacza na 15 sekund.
Tryby pracy
Przemieścić regulator na żądaną pozycję:
Wyłącz. (OFF)
Tryb grzania
Za pomocą przycisków + i - ustawić żądaną
temperaturę. W zależności od aktualnej temperatury
pomieszczenia bojler jest włączany (ON) lub wyłączany
(OFF).
Tryb chłodzenia
Za pomocą przycisków + i - ustawić żądaną
temperaturę. W zależności od aktualnej temperatury
pomieszczenia klimatyzator jest włączany (ON) lub
wyłączany (OFF).
Gdy włączony (ON) jest bojler lub klimatyzator, na
wyświetlaczu pojawia się symbol
.
Dyferencjał (SWING)
Do wyboru są dwie pozycje znacznika
regulacji dyferencjału:
0.4 lub 0.6°C
Następnie nacisnąć przycisk Reset, aby
dokonać aktualizacji zmian.
Instalace a montáž Instalacja i montaż
0.6 SWING 0.4
Max.
6(2)A 250 VAC
230 V AC 50Hz
