3 | 7 DE
VORBEREITUNG
Einlegen/Entfernen der Batterie
Die Energieversorgung des Laser-Entfernungsmessers erfolgt über eine
Lithiumbatterie vom Typ CR 2.
Zum Einsetzen und Wechseln der Batterie wird der Batteriedeckel (Fig. 3/8)
– mit einer Münze oder ähnlichem – durch Drehen gegen den Uhrzeigersinn
abgeschraubt. Legen Sie die Batterie mit ihrem Pluskontakt voran (entsprechend der
Symbole am Batteriefach) ein.
Anschließend den Batteriedeckel durch Drehen im Uhrzeigersinn aufschrauben.
Eine neue Batterie reicht bei 20 °C für mehr als 2.500 Messungen.
Je nach Anwendungsbedingungen, wie zum Beispiel niedrige Temperaturen oder
häufige Anwendung des Scan-Betriebs, kann die Lebensdauer aber auch deutlich
kürzer sein. Eine schwache Batterie wird durch das Aufleuchten der Batterieanzeige
im Display angezeigt.
Wenn das Gerät lange Zeit nicht benutzt wird, sollte die Batterie herausgenommen
werden, um Beschädigungen durch Auslaufen der Batterie zu verhindern.
Verwenden Sie nur hochwertige Markenbatterien.
+
–

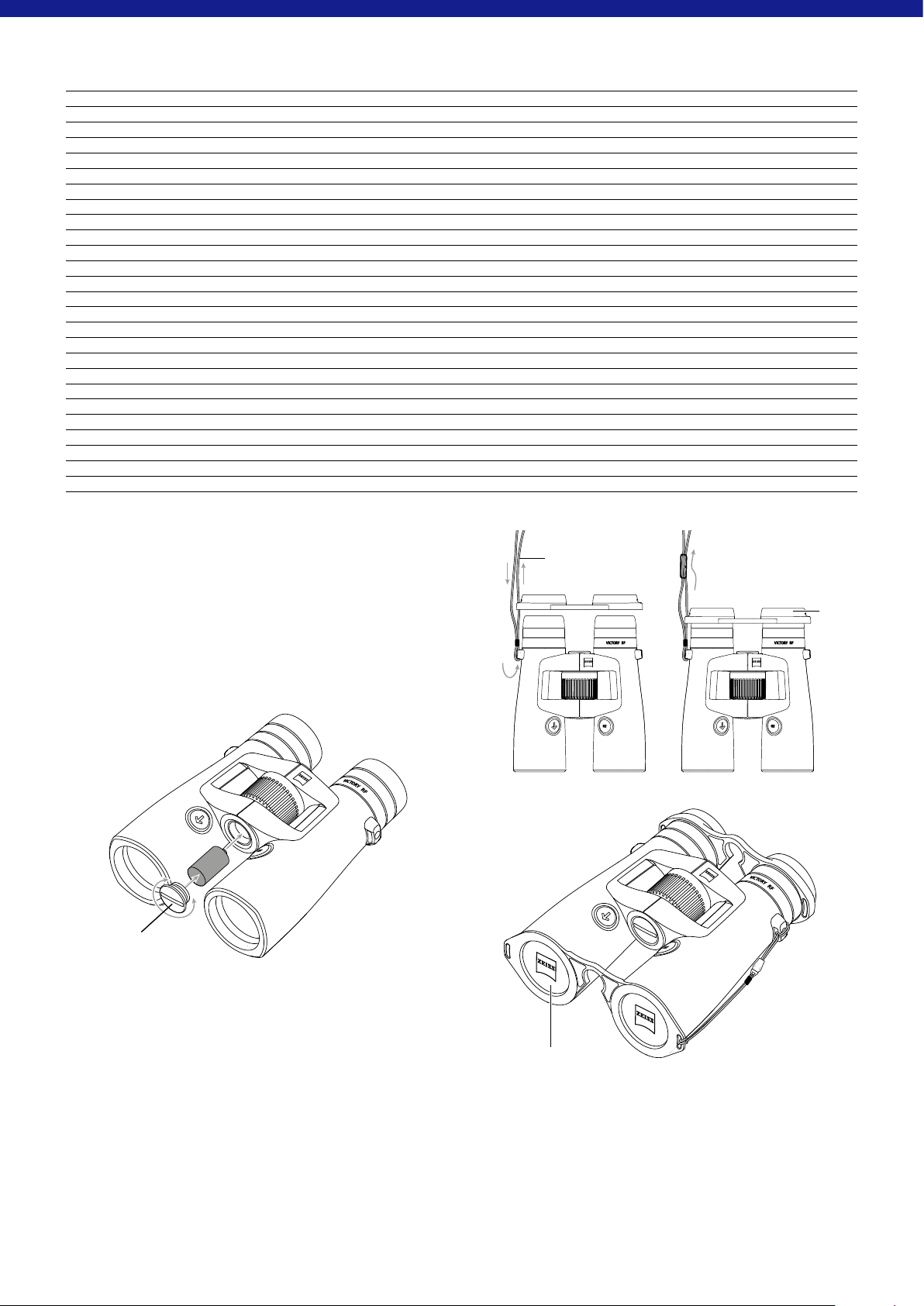

(8)
Fig. 3
Fig. 4
(16)
(15)
Fig. 5
(17)
Anbringen des Trageriemens und der Schutzkappen
Das Trageband (Fig. 4/15) und der Okularschutzdeckel (Fig. 4/16) werden
entsprechend den Darstellungen angebracht.
Hinweis: Das Trageband wird nur einfach durch die Öse am Okularschutzdeckel
durchgeführt. Nach eigenem Ermessen verbinden Sie den Okularschutzdeckel
beidseitig oder nur einseitig mit dem Trageband.
Vor Gebrauch des Fernglases wird der Okularschutzdeckel mit den Zeigefingern
abgestreift.
Nach Beobachtung sollte der Okularschutzdeckel zum Schutz der Okulare wieder
aufgesetzt werden.
Die Objektivschutzkappen (Fig. 5/17) werden wie dargestellt am Fernglas montiert.
TECHNISCHE DATEN 8x42 10x42 8x54 10x54
Vergrößerung
8 10 8 10
Wirksamer Objektivdurchmesser mm
42 42 54 54
Austrittspupillen-Durchmesser mm
5.3 4.2 6.8 5.4
Dämmerungszahl
18.3 20.5 20.8 23.2
Sehfeld
m/1000m (ft/1000yds)
135 (405) 115 (345) 120 (360) 110 (330)
Subjektiver Sehwinkel °
62 66 55 63
Naheinstellgrenze m (ft)
2.5 (8.2) 3.5 (11.5)
Dioptrien-Verstellbereich dpt
+/- 3 +/- 3
Austrittspupillenabstand mm
17 (0.7) 14 (0.6)
Pupillendistanz mm
53.5 - 76 58.5 - 76
Objektivtyp
FL FL
Prismensystem
Abbe-König Abbe-König
Vergütung
T*/LotuTec
®
T*/LotuTec
®
Stickstoffüllung
Wasserdichtigkeit mbar
400 400
Funktionstemperatur
1
°C (°F)
-25 / +63 (-13 / +145) -25 / +63 (-13 / +145)
Länge mm (in)
166 (6.5) 166 (6.5) 195 (7.7) 195 (7.7)
Breite bei Augenweite 65mm mm (in)
121 (4.8) 121 (4.8) 136 (5.4) 136 (5.4)
Gewicht g (oz)
895 (31.6) 915 (32.3) 1,095 (38.6) 1,115 (39.3)
Messbereich
2
m (yds) 15 - 2,300 (16 - 2,500) 15 - 2,300 (16 - 2,500)
Messgenauigkeit mrad ± 1 – 600 / ± 0.5 % > 600 ± 1 – 600 / ± 0.5 % > 600
Messdauer Sek. (sec.) < 0.3 < 0.3
Laser-Wellenlänge nm 905 905
Laserstrahl-Divergenz mrad 1.6 x 0.5 1.6 x 0.5
Batterie 1 x 3V / CR2 1 x 3V / CR2
Batterielebensdauer bei +20°C > 2,500x > 2,500x
Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.
1
Batteriebedingte Temperaturuntergrenze.
Produkt funktioniert auch unter – 10 °C /14 °F.
2
Die Reichweite wird beeinflusst von der Größe und dem Reflexionsgrad
des Objektes sowie von der Witterung und von der Sonneneinstrahlung.
