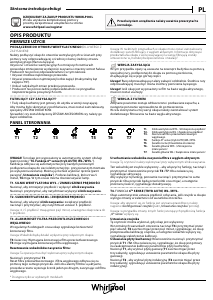

Instrukcja Whirlpool WHSS 92F LT K Okap kuchenny

Instrukcja

PL

Skrócona instrukcja obsługi

DZIĘKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL

W celu uzyskania kompleksowej pomocy

prosimy zarejestrować urządzenie na stronie

www . whirlpool . eu/ register

Przed użyciem urządzenia należy uważnie przeczytać te

instrukcje.

OPIS PRODUKTU

PIERWSZE UŻYCIE

PODŁĄCZENIE DO OTWORU WENTYLACYJNEGO DLA WERSJI Z

ZASYSANIEM

Należy podłączyć okap do otworów wentylacyjnych w ścianach przy

pomocy rury odprowadzającej o średnicy równej średnicy otworu

wentylacyjnego (flansza łącząca).

Użycie rur i otworów wentylacyjnych o mniejszych rozmiarach

spowoduje zmniejszenie wydajności zasysania i znaczny wzrost hałasu.

Producent nie ponosi odpowiedzialności w tym zakresie.

! Używać możliwe najkrótszego przewodu.

! Używać przewodu o najmniejszej liczbie zagięć (maksymalny kąt

zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Producent nie ponosi żadnej odpowiedzialności w przypadku

nieprzestrzegania powyższych norm.

FILTRUJĄCY CZY ZASYSAJĄCY?

! Twój okap kuchenny jest gotowy do użytku w wersji zasysającej.

Aby można było skorzystać z pochłaniacza, musi zostać zainstalowany

specjalny ZESTAW DODATKÓW.

Sprawdzić czy został dołączony ZESTAW AKCESORIÓW czy należy go

kupić oddzielnie.

Uwaga: W niektórych przypadkach w okapie może zostać zainstalowany

dodatkowy system filtrujący z węglem aktywnym. Informacje dotyczące

przekształcania okapu z wersji zasysającej na wersję filtrującą zostały

umieszczone w „Instrukcji bezpieczeństwa i instalacji”.

WERSJA ZASYSAJĄCA

W tym przypadku opary są usuwane na zewnątrz budynku za pomocą

specjalnej rury, podłączonej do okapu za pomocą pierścienia,

znajdującego się w jego górnej części.

Uwaga! Rurę odprowadzającą należy zakupić oddzielnie. Średnica rury

odprowadzającej musi być równa średnicy pierścienia łączącego.

Uwaga! Jeśli okap jest wyposażony w filtr na bazie węgla aktywnego,

musi on zostać usunięty.

WERSJA Z FILTREM

Zasysane powietrze zostaje odtłuszczone i pozbawiane zapachu, a

następnie ponownie wprowadzone do pomieszczenia.

W celu skorzystania z tej wersji okapu należy zainstalować system

dodatkowego filtrowania na bazie węgla aktywnego.

PANEL STEROWANIA

T1. Silnik wentylatora WYŁ. / Zmniejszona prędkość

T2. Silnik wentylatora WŁ. / Zwiększona prędkość

T3. Alarm/reset filtra przeciwtłuszczowego i

węglowego

T4. Funkcja 6

th

sense (tryb AUTO) WŁ./WYŁ.

T5. Światło nocne (Oświetlenie otoczenia)

T6. Światło główne WYŁ. / Zmniejszona

intensywność

T7. Światło główne WŁ. / Zwiększona intensywność

T1 T2 T3 T4 T5

T6

T7

UWAGA! Ten okap jest wyposażony w automatyczny system obsługi

(patrz poniżej “T4. Funkcja 6

th

sense (tryb AUTO) WŁ./WYŁ.”).

Kalibracja odbywa się automatycznie przy każdym ponownym

podłączeniu okapu do sieci elektrycznej (np.: przy pierwszym montażu

po wyłączeniu zasilania). Można ją również wykonać ręcznie (patrz

paragraf „Ustawianie czujnika”). Podczas kalibracji, która trwa 5

minut, T4 miga. W tym czasie można również używać lamp.

T1. SILNIK WENTYLATORA WYŁ. / ZMNIEJSZENIE PRĘDKOŚCI

Nacisnąć, aby zmniejszyć prędkość i wyłączyć silnik zasysania.

Nacisnąć i przytrzymać, aby natychmiast wyłączyć silnik zasysania.

T2.

SILNIK WENTYLATORA WŁ. / ZWIĘKSZENIE PRĘDKOŚCI

Nacisnąć, aby włączyć silnik zasysania i zwiększyć prędkość.

nacisnąć i przytrzymać, aby natychmiast ustawić 5. prędkość.

Uwaga: 4. i 5. prędkość trwają przez pięć minut, a następnie okap wraca do

3. prędkości.

T3. ALARM/RESET FILTRA PRZECIWTŁUSZCZOWEGO I

WĘGLOWEGO

W regularnych odstępach czasu okap sygnalizuje konieczność

konserwacji filtra.

Uwaga: Wskaźniki będą działać wyłącznie przy włączonym okapie.

T3 świeci się: Wymagana konserwacja filtra przeciwtłuszczowego.

T3 miga: wymagana konserwacja filtra węglowego.

Resetowanie wskaźników nasycenia filtra:

Uwaga: Ta operacja musi być wykonana przy wyłączonym okapie.

Nacisnąć i przytrzymać T3.

Reset filtra przeciwtłuszczowego i filtra węglowego odbywa się za

pomocą tego samego przycisku. Jeśli oba alarmy filtrów są aktywne,

procedura resetu wyzeruje licznik jeden po drugim, zaczynając od filtra

węglowego.

Uruchamianie wskaźnika nasycenia filtra z węglem aktywnym

Uwaga: Tę czynność należy wykonywać przy wyłączonym silniku zasysania.

Ten wskaźnik jest zwykle wyłączony – aby włączyć tę funkcję, nacisnąć i

przytrzymać równocześnie przyciski T6 i T7: Oba zaświecą się,

sygnalizując aktywację.

Aby wyłączyć tę funkcję, ponownie nacisnąć i przytrzymać te same

przyciski: Oba przyciski będą przez krótki czas migać, a następnie

przestaną świecić, sygnalizując dezaktywację.

T4. FUNKCJA 6

TH

SENSE TRYB AUTO WŁ./WYŁ.

Okap automatycznie ustawia prędkość odsysania, jeśli czujnik w okapie

wykryje zmiany w zależności od warunków otoczenia.

Uwaga: aby upewnić się, że funkcja jest używana prawidłowo, należy

najpierw skonfigurować czujnik (patrz „Ustawianie czujnika” poniżej).

Uwaga: w przypadku zmiany innych funkcji sterujących prędkością funkcja

„6

th

sense” wyłączy się.

Ustawianie czujnika

Tę czynność można wykonać, gdy okap jest wyłączony.

W normalnych warunkach otoczenia nacisnąć T4 i przytrzymać przez

pięć sekund, T4 zacznie migać przez pięć minut, sygnalizując, że okap

przeprowadza kalibrację czujnika, a następnie wskaźnik wyłączy się,

sygnalizując zakończenie kalibracji.

Ustawianie płyty kuchennej: Równocześnie nacisnąć i przytrzymać

przyciski T1 i T2. Oba zaświecą się, sygnalizując, że okap jest gotowy

na zaakceptowanie kalibracji parametrów płyty kuchennej.

Nacisnąć T1, aby wybrać płytę gazową (T1 zacznie migać przez

trzy sekundy, sygnalizując ustawienie parametrów okapu dla płyty

gazowej).

Nacisnąć T2 , aby wybrać płytę indukcyjną (T2 zacznie migać przez

trzy sekundy, sygnalizując ustawienie parametrów okapu dla płyty

indukcyjnej).

* Dostępne tylko w wybranych modelach
