Instrukcja Steinel IS 140-2 Czujnik ruchu

Instrukcja

Il principio

Il movimento fa attivare la luce, l'allarme e molte altre cose. Per il vostro comfort e la vostra sicurezza. Il rilevatore a raggi infra-

rossi piroelettrico incorporato rileva la radiazione termica invisibile emessa da corpi in movimento (uomini, animali, ecc.).

L'irraggiamento termico in tal modo rilevato viene trasformato elettronicamente, il che provoca l'accensione dell'utenza allaccia-

ta. Eventuali ostacoli, come muri o lastre di vetro, impediscono il riconoscimento della radiazione di calore e pertanto il sensore

non entra in funzione.

Avvertenze per la sicurezza

■

Durante il montaggio la linea elettrica deve essere scollegata. Prima del lavoro, occorre pertanto togliere la tensione ed

accertarne l'assenza mediante uno strumento di misurazione della tensione.

■

L'installazione dell'apparecchio richiede lavori all'allacciamento alla rete. Per questo motivo essa deve essere eseguita da

un esperto con rispetto delle norme per l'installazione e delle condizioni di allacciamento vigenti nel singolo paese.

(

D

- VDE 0100,

A

-ÖVE-ÖNORM E8001-1,



-SEV 1000)

■

Utilizzate esclusivamente pezzi di ricambio originali.

■

Non smontate l'apparecchio da soli. La riparazione deve essere effettuata esclusivamente da un'officina specializzata.

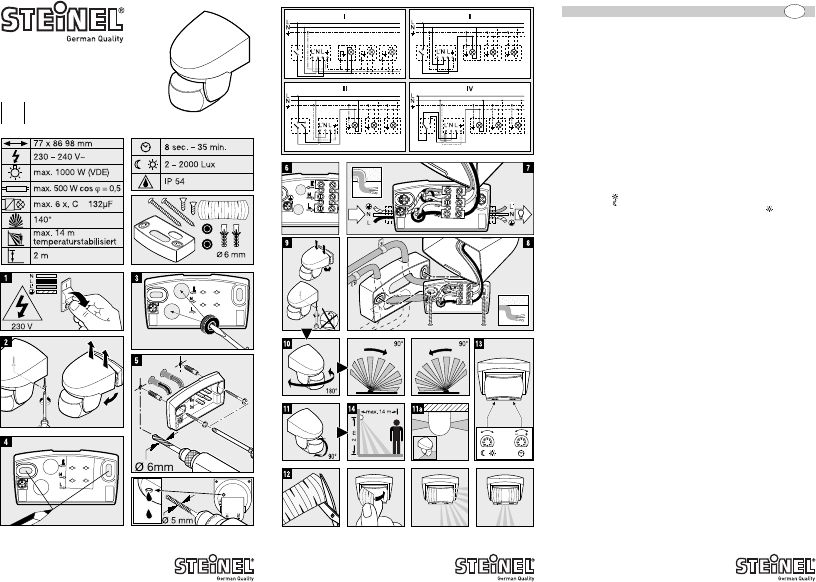

Indicazioni per l'installazione



–



L = filo di fase (in genere nero o marrone)



Allacciamento cavo sotto intonaco

N = filo neutro (nella maggior parte dei casi blu)



Allacciamento cavo sopra intonaco

PE = eventuale conduttore di terra (verde/giallo)

Attenzione: in caso di necessità effettuate un loop passante con il conduttore di terra. Nella linea di allacciamento alla rete può

ovviamente essere montato un interruttore di rete per l'accensione e lo spegnimento. Importante: Uno scambio nell'allacciamento

dei fili può danneggiare l'apparecchio. Ricordate che la lampada deve essere assicurata con un interruttore di potenza automati-

co a 10 A. Ottimale altezza di montaggio: 2 m montaggio a muro.

Funzionamento



Regolazione crepuscolare (impostazione da parte del costruttore: funzionamento con luce diurna 2000 Lux):

Soglia d'intervento del sensore a regolazione continua da 2 a 2000 Lux.

Regolatore impostato su = funzionamento con luce diurna ca. 2000 Lux.

Regolatore impostato su = funzionamento con luce crepuscolare ca. 2 Lux.

Per la regolazione del campo di rilevamento in caso di luce diurna il regolatore deve venire impostato su (funzionamento con

luce diurna).

Regolazione del periodo di accensione (impostazione da parte del costruttore: 8 sec.):

Durata d’illuminazione regolabile tra 8 sec. e 35 min.

Regolatore impostato su – = durata minima (8 sec.)

Regolatore impostato su + = durata massima (35 min.)

Nella regolazione del campo di rilevamento si consiglia di scegliere il tempo più breve.

Regolazione del campo di rilevamento con il dispositivo di ribaltamento



–





–



raggio d'azione 2 – 14 m, regolabile ribaltando la lente del sensore di 90°.



Ribaltare per allineare al muro.



Raggio d'azione 1 – 14 m. Nella posizione max. è possibile il rilevamento lungo il muro della casa



.



mediante calotte ade-

sive di copertura ai fini di escludere per es. marciapiedi o terreni adiacenti. Importante: Il più sicuro rilevamento del movimento lo

ottenete se il sensore viene montato lateralmente rispetto alla direzione di marcia e se non vi sono ostacoli (come per es. alberi,

muri, ecc.) che compromettano la visuale del sensore. Il raggio d'azione è limitato se vi muovete direttamente verso il sensore.

Guasti di funzionamento (Guasto / Causa ➩

Rimedio

)

Assenza di tensione / Fusibile guasto, non acceso

➩

Nuovo fusibile, accendere l'interruttore, controllare la linea di alimentazio-

ne con un voltmetro.

Non si accende / Ambiente circostante ancora troppo chiaro

➩

Attendere fino a quando viene raggiunta la

soglia di intervento o impostare un nuovo valore di soglia

/ Lampadina guasta

➩

Sostituire la lampadina

/ Interruttore di rete

spento ➩

Accendere

/ Campo di rilevamento non impostato in modo mirato

➩

Nuova regolazione.

Non si spegne / Ambiente

circostante non ancora sufficientemente chiaro

➩

Attendere fino a quando viene raggiunta la soglia di intervento o impostare un

nuovo valore di soglia

/ Movimento continuo all'interno del campo di rilevamento

➩

Modificare il campo

. Si accende e spegne

in continuazione / La lampada si trova all'interno del campo di rilevamento

➩

Cambiare il campo di rilevamento, aumentare

la distanza

. Si accende a sproposito / Rilevamento per es. della presenza di automobili sulla strada

➩

Modificare il campo,

ribaltare il sensore verso il basso.

Modifica del raggio d'azione / Altre temperature ambiente

➩

In caso di basse temperature

ridurre il raggio d'azione del sensore ribaltando quest'ultimo in basso, in caso di alte temperature alzare.

Dichiarazione di conformità

Il prodotto soddisfa la direttiva sulla bassa tensione 2006/95/CE, la direttiva sulla compatibilità elettromagnetica 2004/108/CE e

la direttiva sulla riduzione delle sostanze inquinanti 2002/95/CE.

Garanzia di funzionamento

Questo prodotto STEINEL viene prodotto con la massima cura, con controlli di funzionamento e del grado di sicurezza in confor-

mità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento. La Steinel si assume la garanzia

della perfezione di fabbricazione e di funzionamento. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto dall'utilizza-

tore. Noi eliminiamo vizi dovuti a difetti del materiale o ad errori di fabbricazione, la prestazione della garanzia consiste a nostra

discrezione nella riparazione o nella sostituzione di pezzi difettosi. L'obbligo di prestazione della garanzia si estingue in caso di

danni a pezzi soggetti ad usura nonché in caso di danni e difetti che si dovessero presentare a causa di trattamento o manuten-

zione inadeguati o di impiego di pezzi non originali. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti su oggetti

estranei. La garanzia viene prestata solo se l’apparecchio viene inviato al relativo centro di assistenza non smontato, accompa-

gnato da una breve descrizione del guasto nonché dallo scontrino o dalla fattura (in cui è indicata la data dell’acquisto e timbro

del rivenditore) e ben imballato.

Servizio di assistenza:

Con periodo di garanzia scaduto e nel caso di difetti che non danno diritto, a prestazioni di garanzia, il nostro centro di assistenza

esegue le relative riparazioni. Inviate il prodotto ben imballato, al più vicino centro di assistenza.

ITALIANO

I

18

13

7

8

79

10

11

12

710

11a

IS 140-2

i

109599501 02/2012_C
