Instrukcja

DRS-30

- 3 -

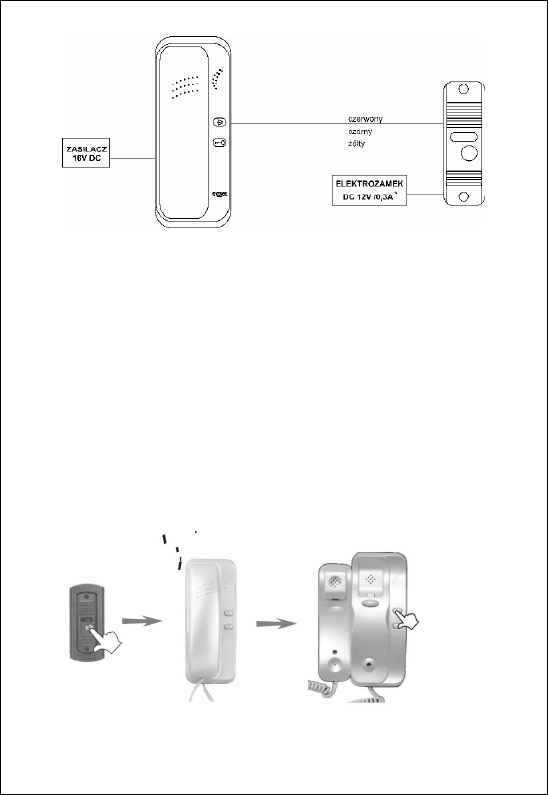

Schemat połączeń

Oznaczenie przewodów:

1. Zasilanie (czerwony) 2. Masa (czarny) 3. Audio (Ŝółty)

!!! Przed przystąpieniem do instalacji zaleca się sprawdzenie i podłączenie

skonfigurowanego sprzętu w warunkach warsztatowych !!!

Podczas montaŜu naleŜy ściśle stosować się do schematu montaŜu.

Przy projektowaniu instalacji naleŜy dobrać odpowiednią średnicę przewodu w

zaleŜności od przewidywanych odległości i warunków środowiska np. :

0,65 mm ok. 50 m

1,00 mm ok. 80 m

Nie naleŜy mieszać Ŝył innych instalacji (telefonicznych, alarmowych itp.) z

instalacją domofonu.

Obsługa domofonu

1. Odwiedzający naciska przycisk wywołania w module zewnętrznym. W unifonie

rozlegnie się sygnał gongu.

2. Podnosząc słuchawkę moŜemy prowadzić rozmowę z osobą odwiedzającą

* Elektrozamek nie wchodzi w skład zestawu

Pobierz instrukcję w języku polskim (PDF, 0.37 MB)
