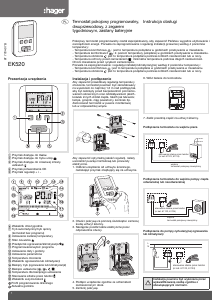

Instrukcja Hager EK520 Termostat

Instrukcja

1

6T 7784-07B

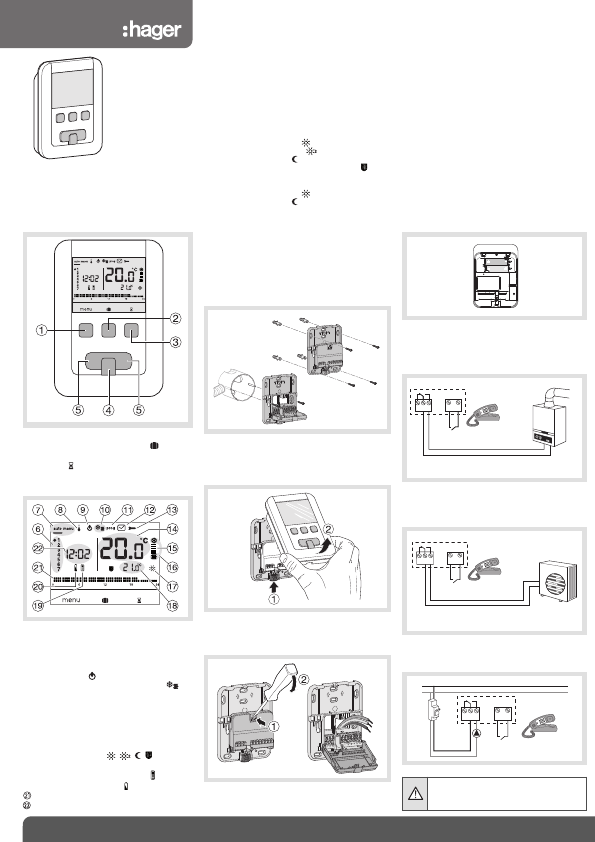

Prezentacja urządzenia

 Przycisk dostępu do menu

 Przycisk dostępu do trybu

urlop

 Przycisk dostępu do czasowej zmiany

ustawień

 Przycisk potwierdzenia OK

 Przyciski regulacji + i -

 Wskaźnik dnia tygodnia

 Tryb automatyczny/tryb ręczny

(termostat bez programu)

 Ustawienie zadanej temperatury

 Stan czuwania

 Przełącznik ogrzewanie/klimatyzacja

 Programowanie/wybór programu

 Ustawienie daty i godziny

 Ustawienie parametrów

 Temperatura otoczenia

 Wskaźnik ogrzewania lub klimatyzacji

 Bieżący tryb (ogrzewanie lub klimatyzacja)

 Bieżące ustawienie (

, ,

,)

 Temperatura dla bieżącego ustawienia

 Sterowanie zdalne przez telefon

 Wskaźnik zużycia baterii

Profil programowania dziennego

Aktualna godzina

o

k

–

+

EK520

Æ

Termostat pokojowy programowalny,

dwuprzewodowy, z zegarem

tygodniowym, zasilany bateryjnie

Instrukcja obsługi

Pokojowy termostat programowalny został zaprojektowany, aby zapewnić Państwu wygodne użytkowanie i

oszczędności energii. Pozwala na zaprogramowanie i regulację instalacji grzewczej według 4 poziomów

temperatury :

- Temperatura komfortowa : jest to temperatura pożądana w godzinach przebywania w mieszkaniu.

- Temperatura komfortowa 2 : 2. poziom temperatury pożądanej w godzinach przebywania w mieszkaniu.

- Temperatura obniżona : jest to temperatura pożądana podczas krótkich nieobecności lub w nocy.

- Temperatura ochrony przed zamarzaniem : minimalna temperatura podczas długich nieobecności.

Chroni mieszkanie przed ryzykiem zamarznięcia.

Pozwala na zaprogramowanie i regulację instalacji klimatyzacyjnej według 2 poziomów temperatury :

- Temperatura komfortowa : jest to temperatura pożądana w godzinach przebywania w mieszkaniu.

- Temperatura obniżona : jest to temperatura pożądana podczas krótkich nieobecności lub w nocy.

ok

–

+

Instalacja i podłączenie

Aby zapewnić prawidłową regulację temperatury

otoczenia, termostat powinien być zainstalowany

na wysokości co najmniej 1,3 m nad podłogą tak,

aby był osłonięty przed bezpośrednim promienio-

waniem słonecznym oraz oddziaływaniem jakich-

kolwiek innych źródeł ciepła, takich jak telewizor,

lampa, grzejnik, ciąg powietrzny, kominek itp.

Zamocować termostat w puszce montażowej

lub w odpowiedniej wnęce.

Aby zapewnić optymalną jakość regulacji, należy

uszczelnić puszkę montażową lub przewody

elektryczne.

1. Oddziel urządzenie od uchwytu ściennego,

naciskając przycisk znajdujący się na uchwycie.

2. Otwórz pokrywę za pomocą śrubokręta i zamocuj

śrubą uchwyt ścienny.

3. Następnie przełóż kable elektryczne przez

odpowiednie otwory.

4. Podłącz urządzenie zgodnie ze schematem

zamieszczonym obok.

5. Zamknij pokrywę.

Instalacja powinna być wykonana przez

wykwalifikowaną osobę zgodnie z

obowiązującymi normami.

TOP

–

+

ok

1

2

TOP

T

OP

sterowanie zdalne przez telefon

(nr kat. 61123, 61124)

N

L

1 2 3

6 2 7

6 A

1 2 3 6 2 7

sterowanie zdalne przez telefon

(nr kat. 61123, 61124)

6 2 71 2 3

wejście

termostat pokojowy zewnętrzny

Podłączenie termostatu na wejściu pieca

Podłączenie termostatu do wejścia pompy ciepła

odwracalnej lub nieodwracalnej

sterowanie zdalne przez telefon

(nr kat. 61123, 61124)

wejście

termostat pokojowy zewnętrzny

1 2 3 6 2 7

Podłączenie do pompy cyrkulacyjnej ogrzewania

lub klimatyzacji

6. Włóż baterie do termostatu.

7. Załóż przednią część na uchwyt ścienny.
