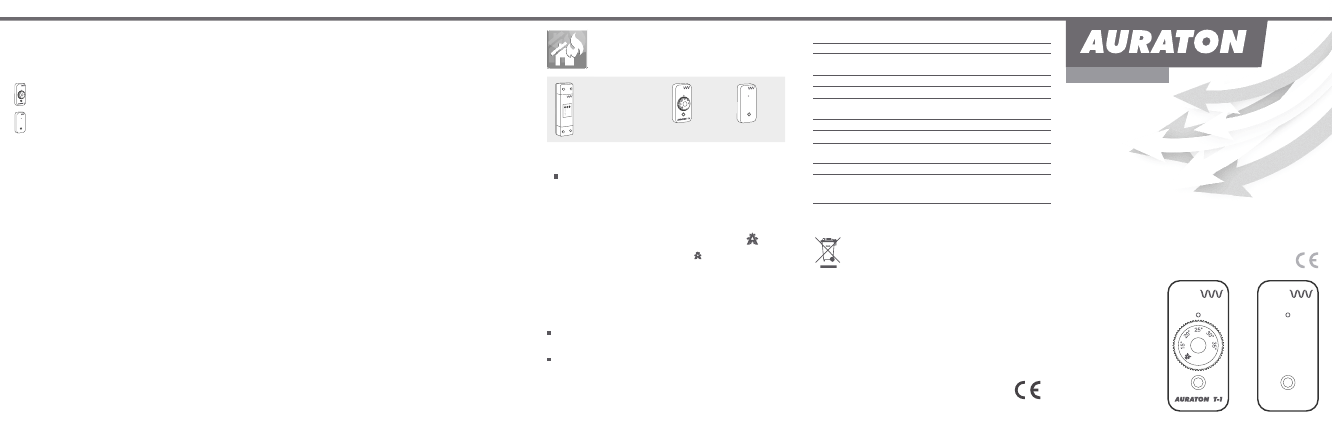

www.auraton.pl
Dane techniczne
Zakres temperatury pracy: 0 – 45°C
Zakres sterowania temperatury: 7°C; 15 – 35°C
(tylko T-1)
Histereza: ±0,2°C
Ilość poziomów temperatury: 1
Temperatura
przeciwzamrożeniowa: 7°C
Cykl pracy: dobowy
Kontrola stanu pracy: dioda LED
Zasilanie T-1 i T-2: bateria litowa (wbudowana fabrycznie)
bateria niewymienialna
Częstotliwość radiowa: 868 MHz
Zasięg działania: w typowym budynku, przy standardowej
konstrukcji ścian – ok. 30 m
w terenie otwartym – do 300 m
9
Pozbywanie się urządzenia
Urządzenia są oznaczone symbolem przekreślonego kontenera
na odpady. Zgodnie z Dyrektywą Europejską 2002/96/WE oraz
Ustawą o zużytym sprzęcie elektrycznym i elektronicznym takie
oznakowanie informuje, że sprzęt ten, po okresie jego
użytkowania nie może być umieszczany łącznie z innymi odpadami
pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go w punkcie odbioru
zużytego sprzętu elektrycznego i elektronicznego.
8
Odbiornik
AURATON RTF
podłączony do systemu
przeciwpożarowego
Współpraca z systemem
przeciwpożarowym
AURATON T-1
AURATON T
-2
AURATON T-2
Regulator AURATON T-1 i/lub termometr AURATON T-2 skojarzony
z odbiornikiem AURATON RTF podłączonym do systemu przeciwpożarowego.
Czujnik temperatury – w AURATON T-1 i T-2 zainstalowano czujnik
temperatury, którego zadaniem jest monitorowanie temperatury
otoczenia. Jeśli czujnik wykryje, że temperatura otoczenia przekracza
57°C lub rośnie szybciej niż 1 °C na 10 sekund (powyżej 30°C),
to uruchomi system przeciwpożarowy.
Dodatkowe informacje i uwagi
ź Bezprzewodowe urządzenia skojarzone z odbiornikiem RTH powinny być
zainstalowane minimum 1 metr od odbiornika RTH (zbyt silny sygnał
z nadajników może powodować zakłócenia).
ź Transmisja danych z regulatora T-1 i termometru T-2 do odbiornika RTH
następuje przy każdej zmianie temperatury otoczenia o 0,2°C.
W przypadku gdy temperatura nie ulega zmianie, to urządzenia
przesyłają dane co 5 minut (objawia się to miganiem diody na T-1 i T-2
oraz miganiem diody na odbiorniku RTH - na pomarańczowo)
Temperatura przeciwzamrożeniowa -
Regulator T-1 wyposażony jest w nastawę " ". Nastawa ta powoduje
utrzymanie temperatury przeciwzamrożeniowej 7°C.
Nastawy temperatury przeciwzamrożeniowej używamy podczas dłuższej
nieobecności w obiekcie i ma na celu zapobiec zamarznięciu wody
w instalacji grzewczej.
AURATON RTF
O
FF
ON
IN
OUT
ALARM
RESET
A) Okno zamknięte lub rozszczelnione (mikrowentylacja).
Gdy z odbiornikiem skojarzymy klamki H-1 i wszystkie okna są zamknięte
lub rozszczelnione, przekaźnik nadal realizuje nastawę ze skojarzonego
regulatora T-1 i/lub termometru T-2.
B) Okno uchylone. Gdy uchylimy chociaż jedno okno, nastąpi w odbiorniku
AURATON RTH obniżenie nastawionej temperatury regulatora T-1 o 3°C.
Stan ten będzie trwał do czasu zamknięcia lub rozszczelnienia wszystkich
przypisanych do odbiornika RTH okien.
Przykład: Na regulatorze T-1 mamy nastawioną temperaturę 21 C.
Następnie uchylamy okno ze skojarzoną klamką H-1. Odbiornik RTH będzie
w pomieszczeniu utrzymywał temperaturę 18°C.
C) Okno otwarte. Gdy otworzymy okno ze skojarzoną klamką H-1 na dłużej
niż 30 s., przekaźnik w odbiorniku AURATON RTH zostanie wyłączony
i urządzenie grzewcze również się wyłączy. Jeżeli wszystkie przypisane okna
ponownie będą miały stan inny niż otwarte, odbiornik RTH powróci do
normalnej współpracy z regulatorem T-1 i/lub termometrem T-2, po czasie
nie krótszym niż 90 s. od wyłączenia przekaźnika. Jest to celowe
opóźnienie, aby zapobiec zbyt gwałtownym przejściom urządzeń
grzewczych pomiędzy stanami włącz-wyłącz. Gdyby jednak temperatura w
pomieszczeniu spadła poniżej 7°C, niezależnie od położenia okien,
przekaźnik w odbiorniku się załączy uruchamiając urządzenie grzewcze aby
zapobiec zamarznięciu pomieszczenia.
D) Utrata sygnału. Gdy odbiornik RTH utraci sygnał ze skojarzonej klamki
H-1 lub czujnika położenia okna (3 kolejne utracone transmisje), zmienia
status tego okna na zamknięte. Po przywróceniu transmisji, klamka H-1
ponownie jest prawidłowo odczytywany przez odbiornik RTH.
°
7
Nota: Jeden odbiornik AURATON RTH może obsługiwać max. 25 klamek.
Instrukcja Obsługi
www.auraton.pl
AURATON T-2
T-1
T-2
6
Współpraca odbiornika z regulatorem AURATON T-1
i/lub termometrem AURATON T-2
Działanie regulacji temperatury w odbiorniku opiera się na algorytmie
dwustanowym (włącz / wyłącz) wykorzystującym jeden lub dwa elementy
czujnikowe:
Regulator T-1 umożliwia nastawę temperatury i/lub jej bieżące
kontrolowanie.
Termometr T-2 daje tylko informację o bieżącej temperaturze
bez możliwości jej manualnej zmiany.
AURATON T
-2
A) Nastawa manualna - kojarząc z odbiornikiem RTH regulator T-1 mamy
możliwość ręcznej nastawy temperatury i jej kontroli w miejscu
zamocowania regulatora T-1.
B) Nastawa zdalna - jeżeli do tego samego odbiornika RTH skojarzymy
dodatkowo termometr T-2, regulator T-1 zachowa zdolność nastawy
temperatury, jednak jej kontrola realizowana będzie tylko przez
skojarzony termometr T-2. Umożliwia to kontrolowanie temperatury
w innym pomieszczeniu niż to, w którym jest umieszczony regulator T-1.
Przykład: Chcemy by w „pokoju dziecięcym” zawsze panowała temp.
22°C, natomiast nie chcemy by dzieci miały możliwość zmiany
temperatury, instalujemy termometr T-2 w „pokoju dziecięcym”
a regulator T-1 np. w kuchni. Dzięki takiemu rozwiązaniu w „pokoju
dziecięcym” zawsze będzie panować, temperatura 22°C niezależnie od
wahań temperatury jakie występują w kuchni.
C) Nastawa fabryczna (20°C) - jeżeli z odbiornikiem RTH skojarzymy tylko
termometr T-2, nie będzie możliwe ręczne ustawianie temperatury,
a odbiornik RTH będzie utrzymywał fabryczną nastawę temperatury
20°C.
Współpraca z regulatorem AURATON T-1
i/lub termometrem T-2 oraz klamkami AURATON H-1
Gdy odbiornik RTH nie ma skojarzonej żadnej klamki H-1 lub, to przekaźnik
jest domyślnie sterowany ze skojarzonego regulatora T-1 i/lub termometru
T-2. W chwili gdy z odbiornikiem RTH skojarzymy przynajmniej jedną klamkę
H-1 to sterowanie przekaźnikiem będzie odbywać się w następujący sposób:
