Instrukcja

Niniejsza instrukcja nie zastępuje dokumentów dostarczanych wraz z urządzeniem, jest jedynie ich opisowym

uzupełnieniem. Opracował: PBI

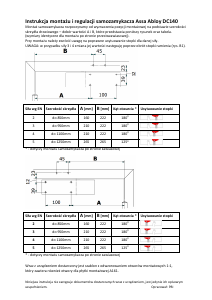

Instrukcja montażu i regulacji samozamykacza Assa Abloy DC140

Montaż samozamykacza rozpoczynamy od wyznaczenia pozycji montażowej na podstawie szerokości

skrzydła drzwiowego – dobór wartości A i B, które przedstawia poniższy rysunek oraz tabela.

(wymiary identyczne dla montażu po stronie przeciwzawiasowej).

Przy montażu należy zwrócić uwagę na poprawne usytuowanie stopki dla danej siły.

UWAGA: w przypadku siły 3 i 4 zmiana jej wartości następuję poprzez obrót stopki ramienia (rys. B1).

Siła wg EN

Szerokość skrzydła

[mm]

Kąt otwarcia *

Usytuowanie stopki

2 do 850mm 160 222 180

3 do 950mm 210 222 180

4 do 1100mm 210 222 180

5 do 1250mm 265 265 125

* - dotyczy montażu samozamykacza po stronie zawiasowej

Siła wg EN

Szerokość skrzydła

[mm]

Kąt otwarcia *

Usytuowanie stopki

2 do 850mm 160 222 180

3 do 950mm 210 222 180

4 do 1100mm 210 222 180

5 do 1250mm 265 265 125

* - dotyczy montażu samozamykacza po stronie zawiasowej

Wraz z urządzeniem dostarczony jest szablon z odwzorowaniem otworów montażowych 1:1,

który zawiera również otwory dla płytki montażowej A161.

Pobierz instrukcję w języku polskim (PDF, 1.92 MB)

(Apelujemy o dbanie o środowisko i drukowanie instrukcji tylko wtedy, gdy jest to niezbędne)
